完美世界txt全集下载,完美世界小说下载

當(dāng)前位置：首頁 > 鑒定類別 > 輕工機械 > 食品、飲料、煙草及飼料生產(chǎn)設(shè)備

鑒定類別

回轉(zhuǎn)干燥機鑒定【機械設(shè)備】

受理日期： 2014年04月11日申請人重慶市某石化有限責(zé)任公司與被申請人某化工機械（集團）有限責(zé)任公司因買賣合同糾紛一案訴至重慶市某中級人民法院，該院委托我所對前述事項進行物證鑒定，我所受理了此鑒定，華碧鑒定所根據(jù)現(xiàn)場勘驗情況、實驗室物證檢測數(shù)據(jù)與結(jié)果，以及相關(guān)國標(biāo)等進行驗證試驗與綜合分析，做出了綜合判斷，鑒定出，1、蒸汽列管磨損腐蝕是CTA干燥機行業(yè)內(nèi)的技術(shù)難點，目前在國內(nèi)若干引進成套裝備中也存在類似問題。本案蒸汽列管存在明顯腐蝕磨損現(xiàn)象，與鎳含量偏離HG/T 3914-2006、GB 13296-2007、GB/T 222-2006的要求存在一定因果關(guān)系。該設(shè)備僅運行約4.5年時間，標(biāo)稱6mm的取樣蒸汽列管的腐蝕磨損嚴(yán)重處的壁厚已減薄至3.43mm，蒸汽列管在現(xiàn)有工況條件下將難以達到合同中約定的“設(shè)備的安全使用期自調(diào)試運行成功并*終驗收合格之日起計算不少于20年”的要求。2、軸承鋼球存在腐蝕和變形痕跡，軸承內(nèi)圈滾道單側(cè)存在嚴(yán)重的塑性變形（塌角）與點狀剝落現(xiàn)象，軸承外圈軌道圓弧以及單側(cè)存在明顯的流變（塑性變形并卷邊）及剝落。支撐大軸承內(nèi)外圈硬度偏低，不符合JB/T 8566-1997中第3.2.1.1條“套圈淬回火后硬度應(yīng)不低于50HRC”的規(guī)定。3、小齒輪表面存在明顯腐蝕剝落現(xiàn)象；小齒輪與大齒圈的嚙合印痕表明該齒輪副存在嚴(yán)重偏載現(xiàn)象；小齒輪和大齒圈硬度檢測結(jié)果顯示該齒輪副不符合HG/T 3914-2006和圖樣要求。

蘇華碧司鑒【2015】物鑒字第****號

1、委托人：重慶市某人民法院

2、委托鑒定事項：對涉案對苯二甲酸生產(chǎn)設(shè)備的CTA回轉(zhuǎn)干燥機的技術(shù)參數(shù)和指標(biāo)是否符合合同約定及相關(guān)國家/行業(yè)標(biāo)準(zhǔn)要求進行物證鑒定

3、受理日期： 2014年04月11日

4、鑒定材料：

1、文件清單：

（1）《回轉(zhuǎn)干燥機合同技術(shù)附件》及《回轉(zhuǎn)干燥機設(shè)備制造采購合同》各一份

（2）《干燥機出現(xiàn)問題歸納》一份

（3）《回轉(zhuǎn)干燥機筒體部分零件圖》一份

（4）《回轉(zhuǎn)干燥機傳動裝置零件圖》一份

2、樣品清單：

（1）現(xiàn)場勘驗樣品：涉案設(shè)備

（2）取回樣品：蒸汽列管1根、支撐板3塊、回轉(zhuǎn)爐內(nèi)水樣1瓶、進料端物料1袋、出料段物料1袋、列管壁附著物1袋、進料螺旋送料桿1塊、出料法蘭1塊、支撐大軸承1個

5、鑒定地點：蘇州華碧微科檢測技術(shù)有限公司鑒定所

重慶市某石化有限責(zé)任公司廠區(qū)

6、鑒定過程（略）
7、綜合分析及檢驗結(jié)果（略）
8、鑒定過程圖片

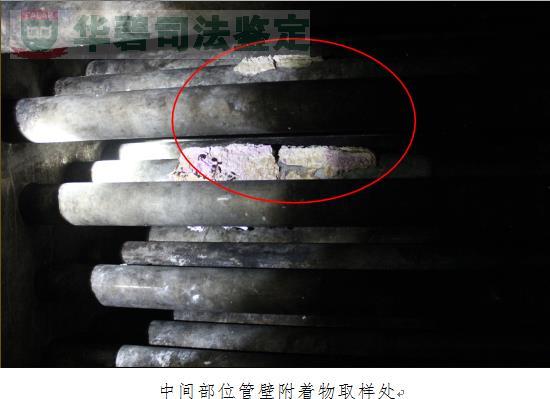

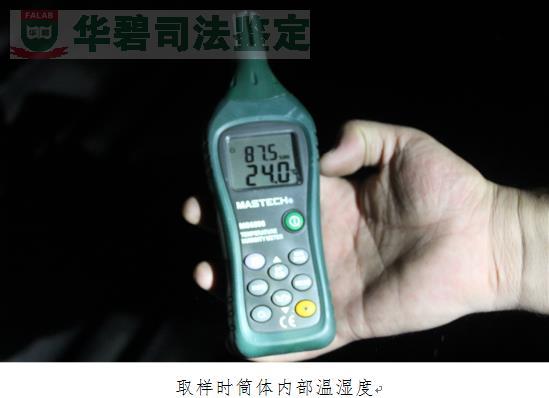

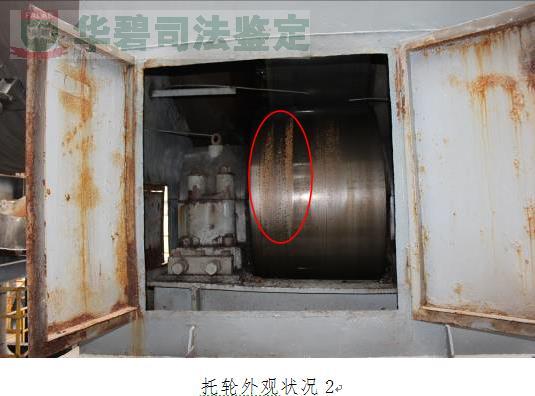

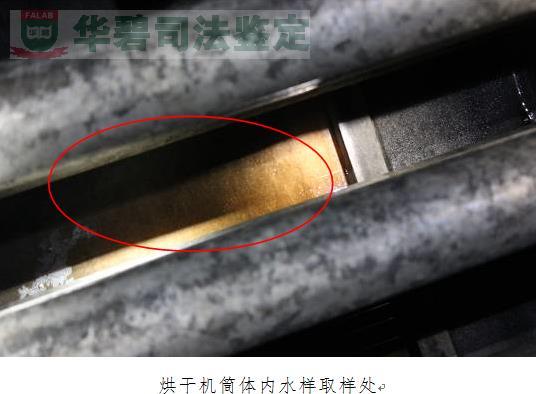

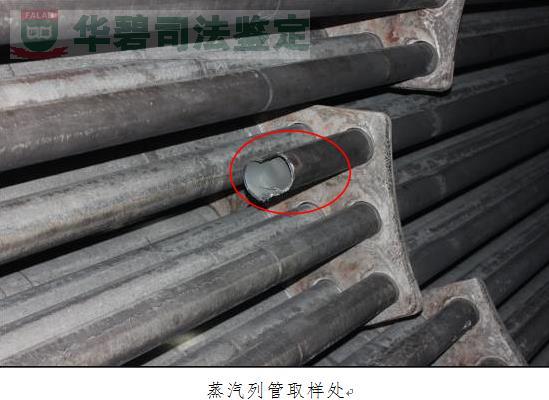

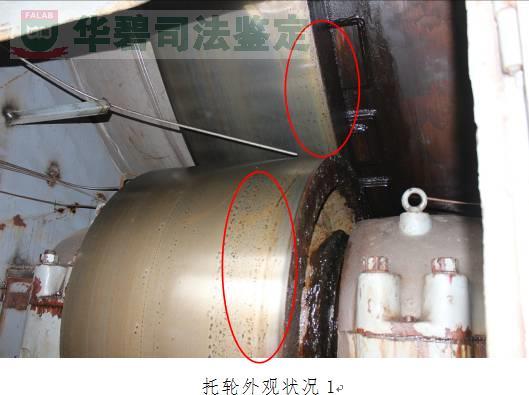

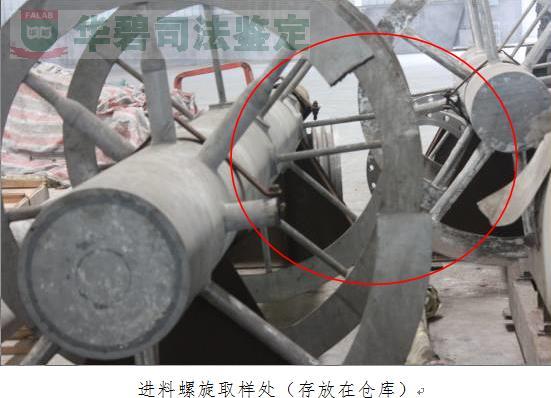

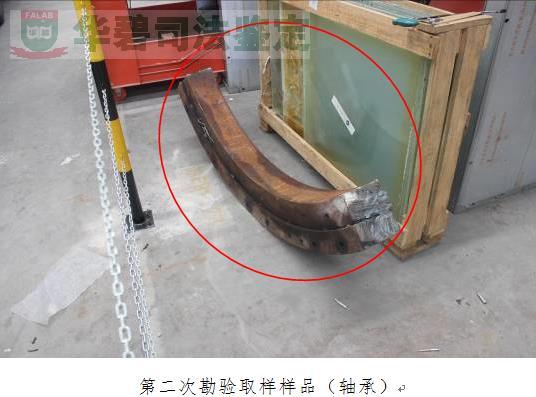

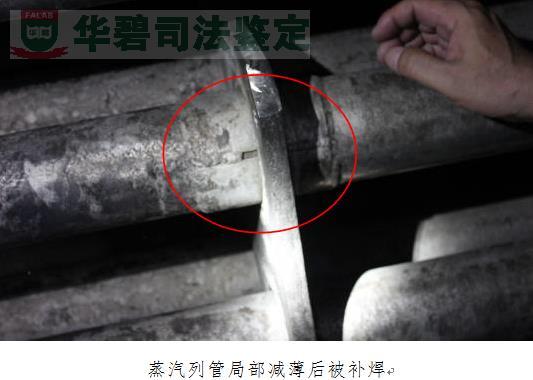

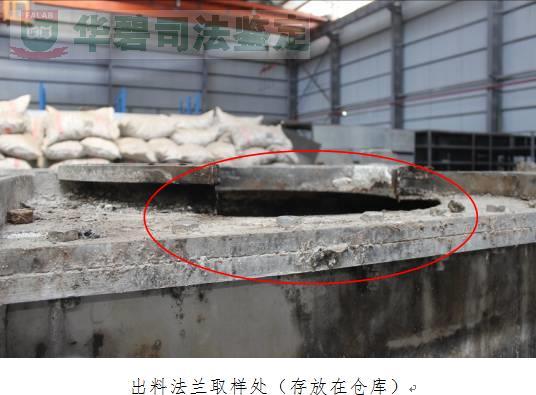

圖1、現(xiàn)場取樣典型照片

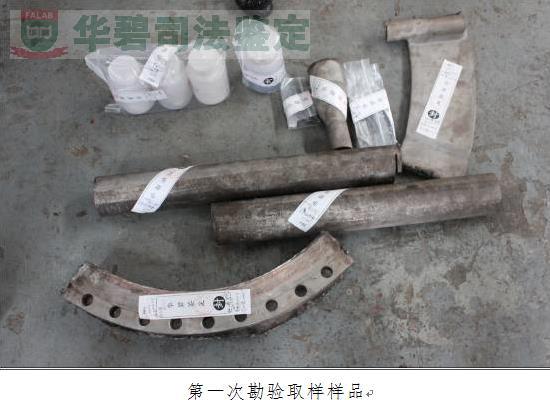

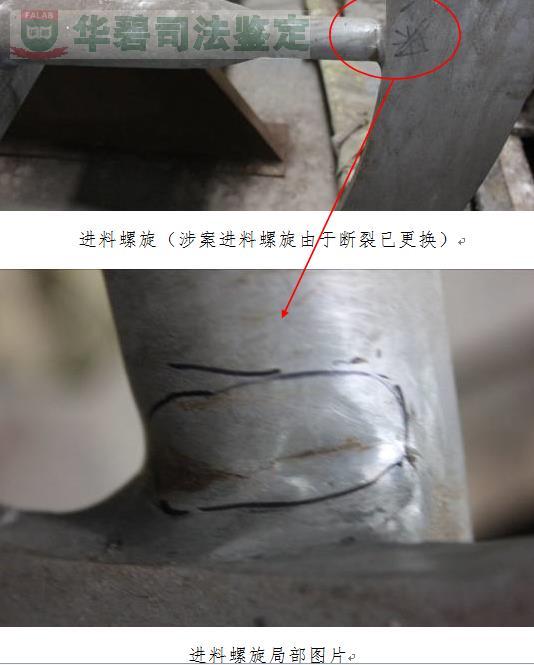

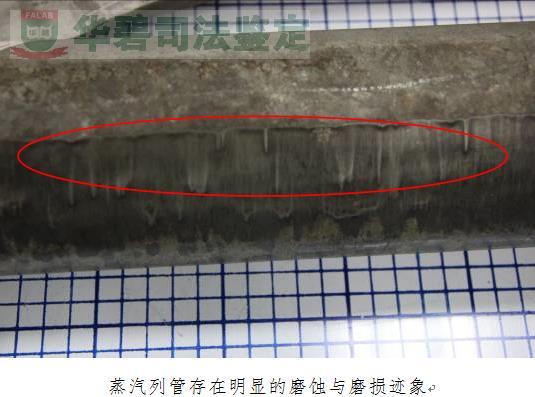

圖2、取回樣品典型照片

圖3、檢測數(shù)據(jù)典型照片
